Multimeter

Was ist ein Multimeter?

Multimeter[^multimeter]

Mit einem Multimeter können verschiedene elektrische Größen gemessen werden. Damit können vorallem Spannungs-, Strom- und Widerstandsmessungen durchgeführt werden. Es kann zum Beispiel verwendet werden, um zu testen, ob ein Stromkreis richtig funktioniert oder um zu testen, ob ein Batterie noch genügend Spannung liefert.

Auf der Platine ist ein Multimeter vorhanden. Mit diesem kannst du Strom- und Spannungsmessungen vornehmen.

Aufgabe

Öffne das Multimeter Programm im Mu Editor, indem du auf Laden klickst und die multimeter.py öffnest.

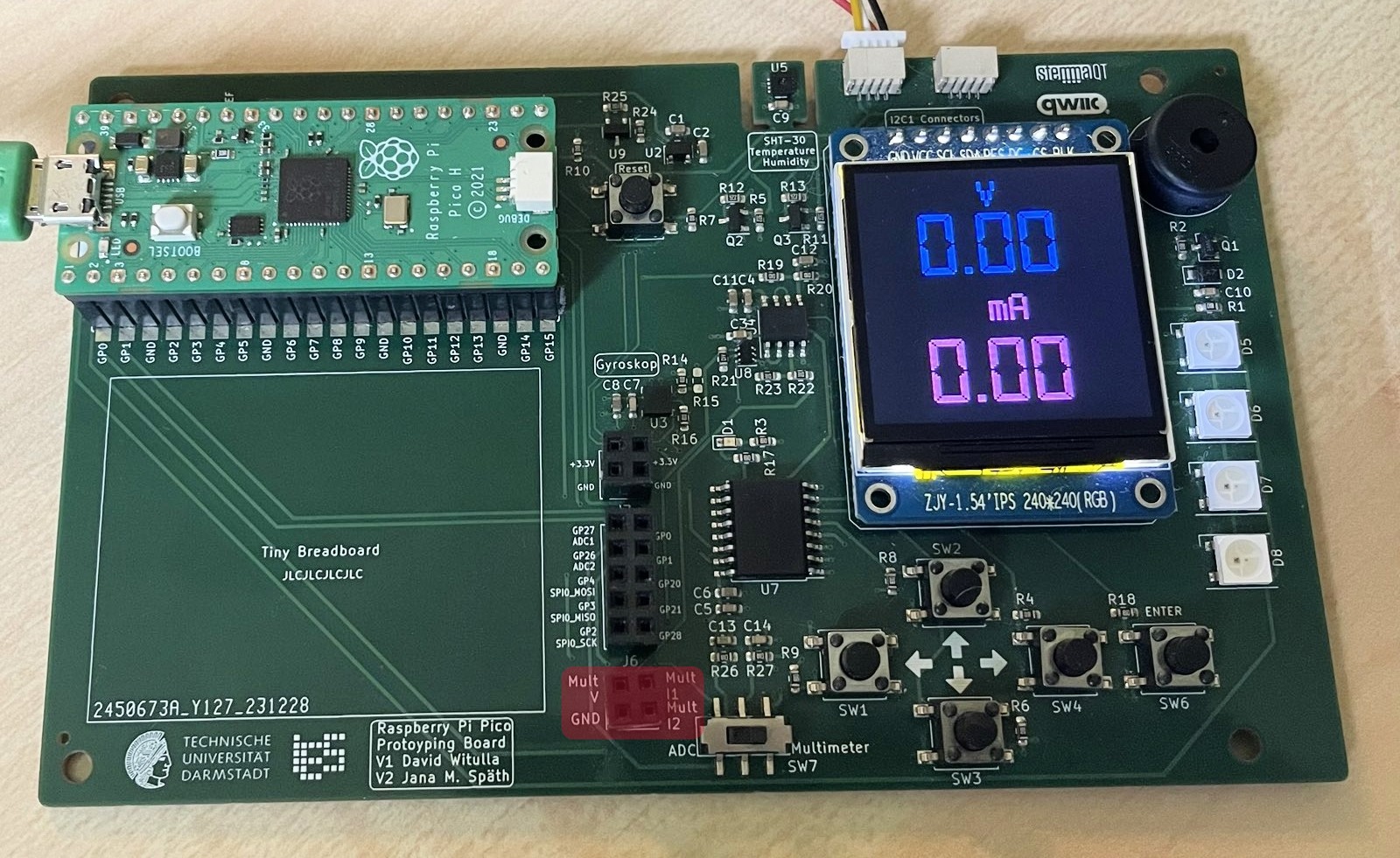

Platine, wobei die Anschlüsse für die Strom- und Spannungsmessung rot markiert sind.

Auf dem Bild siehst du die rot markierten Anschlüsse für das Multimeter. Links Mult V für die Spannungsmessung und Mult I1, Mult I2 für die Strommessung. Rechts davon ist der Schalter SW7, welcher bei der Messung auf Multimeter gestellt sein muss.

Aufgabe

Schiebe den Schalter SW7 auf Multimeter.

Wie messe ich die Spannung?

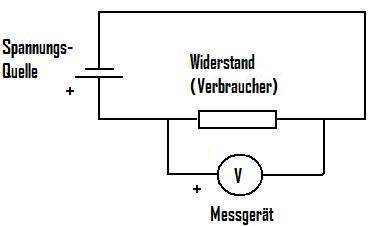

Spannungsmessung.[^spannungmessen]

Wie in der Abbildung zu sehen wird das Messgerät bei einer Spannungsmessung parallel geschaltet. Dort wird somit der Spannungsabfall des Widerstands gemessen.

Aufgabe

Messe die Spannung an verschiedenen stellen in der Schaltung die du auf deinem Steckbrett aufgebaut hast. Schließe dafür ein Kabel an Mult V an und starte die Multimeter Datei in dem du oben auf ausführen klickst. Jetzt solltest du an jedem Punkt der Schaltung die Spannung messen können, welche auf dem Display in Volt(V) angezeigt wird.

Wie messe ich den Strom?

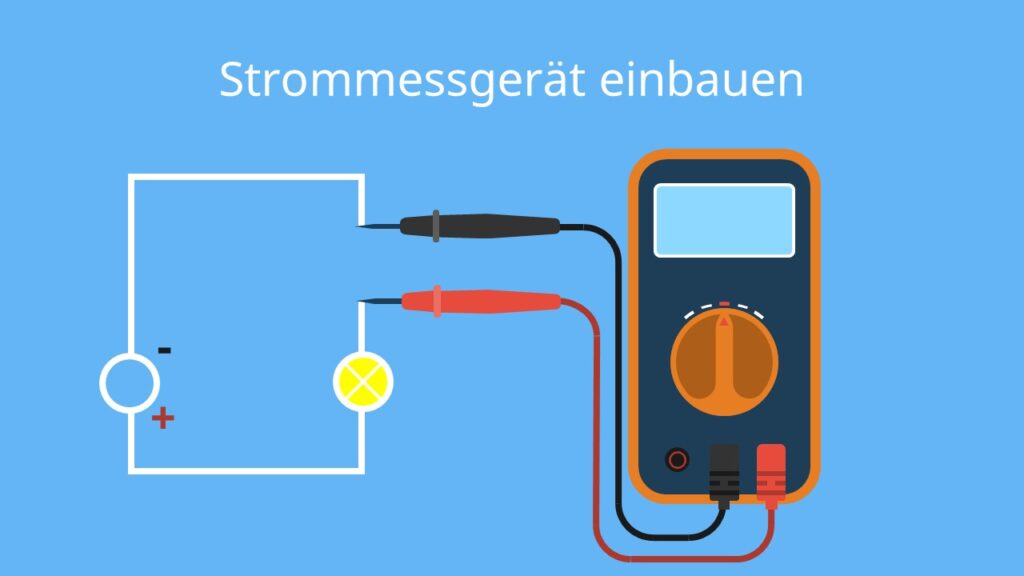

Strommessung.[^Strommessen]

Bei der Strommessung wird an einer beliebigen Stelle der Stromkreis aufgetrennt. An der Stelle wird dann das Messgerät eingebaut.

Aufgabe

Messe nun auch an einer beliebigen Stelle in einem Schaltkreis den Strom. Dieser wird auf dem Display in Milliampere (mA) angegeben.

Tipp

Verbinde am besten Mult I1 mit GND und Mult I2 an der Stelle im Schaltkreis, wo zuvor Ground angeschlossen war.

---
